Bể tuyển nổi vuông là gì?

Bể tuyển nổi vuông (Rectangular DAF – Dissolved Air Flotation) là thiết bị xử lý nước thải sử dụng công nghệ khí hòa tan (DAF) để loại bỏ chất rắn lơ lửng (SS), dầu mỡ, chất hữu cơ và các hạt keo có tỷ trọng nhẹ.

Đây là một trong những thiết bị quan trọng trong các hệ thống xử lý nước thải công nghiệp có tỉ trọng thấp dễ nỗi. Bể tuyển nổi có đặc tính hiệu suất xử lý cao, diện tích lắp đặt nhỏ và khả năng vận hành ổn định.

So với bể tuyển nổi dạng tròn, bể tuyển nổi vuông có ưu điểm dễ gia công, thuận tiện vận chuyển, lắp đặt và mở rộng công suất khi cần.

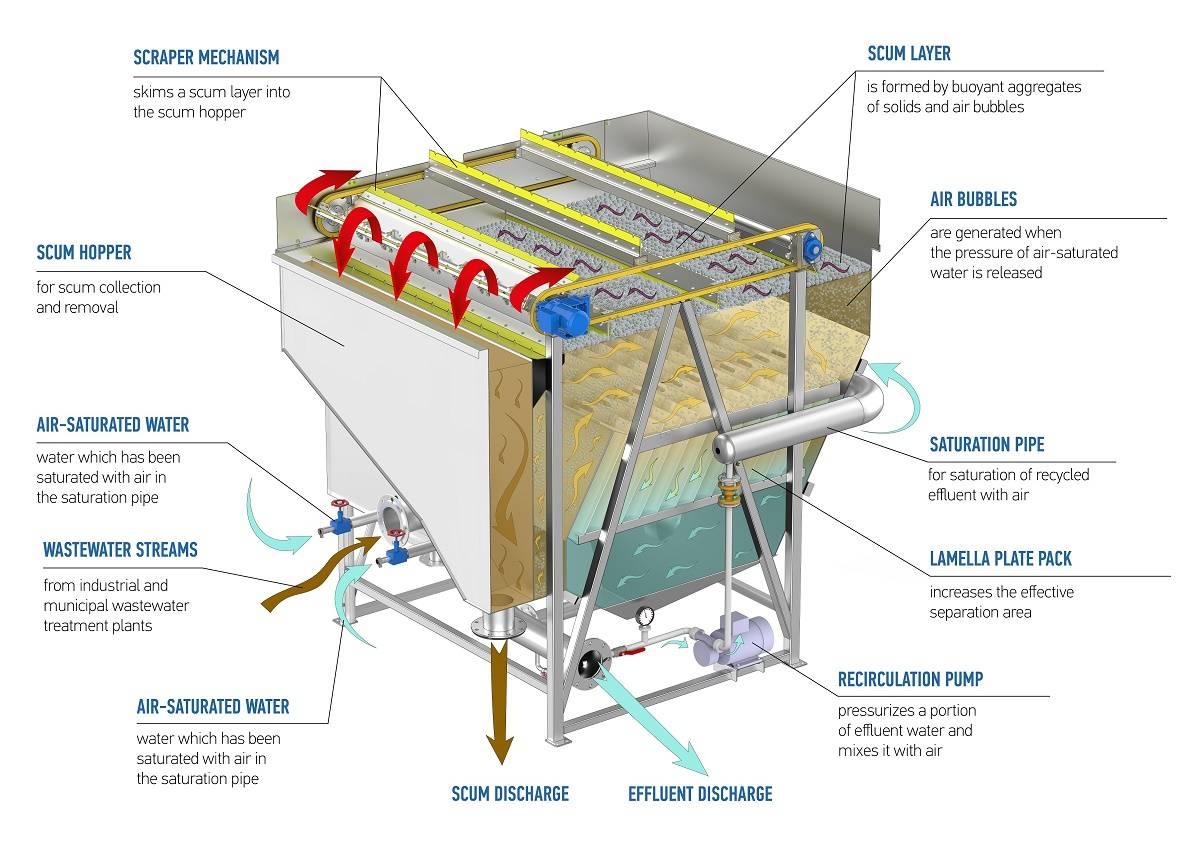

Nguyên lý hoạt động của bể tuyển nổi vuông

Bể tuyển nổi vuông hoạt động theo các bước sau:

1. Keo tụ – tạo bông

Đây là quá trình hoá chất keo tụ tạo bông tiếp xúc với nước thải.

Nước thải được châm hóa chất PAC và Polymer để tạo thành các bông cặn có kích thước lớn hơn.

2. Tạo khí hòa tan

Khí hoà tan là công đoạn giúp cho các cặn bẩn có thể nổi lên.

Một phần nước sau xử lý được bơm tuần hoàn vào bình hòa tan khí, tại đây không khí được hòa tan dưới áp suất từ 4–6 bar. khi trở lại bể tuyển nỗi sẽ cho dòng nước kết hợp vi bọt bong bóng đẩy hạt bẩn nỗi lên.

3. Giải phóng vi bọt khí

Khi nước đi qua van giảm áp vào bể tuyển nổi, áp suất giảm đột ngột tạo ra hàng triệu bọt khí siêu nhỏ có kích thước khoảng 20–80 µm.

4. Quá trình tuyển nổi

Các bọt khí bám vào bông cặn, dầu mỡ và chất rắn lơ lửng, làm chúng nổi lên bề mặt.

5. Gạt bùn nỗi

Hệ thống gạt bùn tự động đưa lớp bùn nổi về ngăn chứa bùn

nước sạch được dẫn thu qua máng răng cưa chảy qua bể chứa trung gian.

Cấu tạo của bể tuyển nổi vuông

Cấu tạo một bể tuyển nổi vuông gồm các bộ phận:

• Thân bồn có vật liệu là inox hoặc thép sơn Epoxy.
• Ngăn phản ứng keo tụ tạo bông, điều chỉnh pH.
• Vùng tuyển nổi. và lắng cặn
• Hệ thống phân phối nước.
• Bình tích áp
• Bơm tuần hoàn nước.
• Máy nén khí.
• Hệ thống gạt thu bọt nổi.
• Máng thu nước sau xử lý.
• Phễu thu bùn .
• Tủ điều khiển động cơ, điều áp

Ưu điểm của bể tuyển nổi vuông

Hiệu suất xử lý cao

Bể tuyển nổi có khả năng loại bỏ chất o nhiễm cao:

• Loại bỏ nồng độ SS: 85–95%
• Tách dầu mỡ: 90–98%
• Loại bỏ COD: 30–70% (tùy loại nước thải)
• Màu và chất hữu cơ keo tụ.

Tiết kiệm diện tích

Được thiết kế đặc thù keo tụ tạo bông và khí hoà tan nên  thời gian lưu nước ngắn,  diện tích lắp đặt bể tuyển nỗi sẽ nhỏ hơn nhiều so với bể lắng truyền thống với cùng mục đích.

Vận hành tự động

Có thể tích hợp:

• PLC.
• Biến tần.
• Cảm biến mức nước.
• Điều khiển từ xa.
• Timer, cảm biến mực nước.

Dễ bảo trì

Bể tuyển nổi dạng vuông có cấu tạo đơn giản hơn bể tròn giúp:

• Dễ chế tạo lắp đặt vận hành
• Dễ vệ sinh.
• Thuận tiện thay thế thiết bị.
• Tiết kiệm chi phí bảo dưỡng.

Vật liệu chế tạo

Tùy môi trường sử dụng, điều kiện kinh tế bể tuyển nổi được chế tạo bằng:

Inox SUS304

• Chống ăn mòn tốt.
• Độ bền cao.
• Phù hợp đa số hệ thống xử lý nước thải.

Thép Carbon sơn Epoxy

• Chi phí đầu tư thấp.
• Phù hợp với các hệ thống quy mô lớn.
• Sơn chống ăn mòn nhiều lớp.

Thông số kỹ thuật tham khảo

Ứng dụng của bể tuyển nổi vuông

Bể tuyển nổi vuông được ứng dụng trong nhiều lĩnh vực:

• Xử lý nước thải chế biến thủy sản.
• Xử lý nước thải thực phẩm.
• Xử lý nước thải Lò giết mổ.
• Xử lý nước thải giấy.
• Xử lý nước thải Dệt nhuộm.
• Xử lý nước thải Khu công nghiệp.
• Xử lý nước thải sản xuất dầu ăn.
• Trạm xử lý nước thải tập trung.

Quy trình gia công bể tuyển nổi vuông tại VTS

1. Khảo sát lưu lượng và thành phần nước thải.
2. Thiết kế bản vẽ 2D và mô hình 3D.
3. Cắt CNC Laser hoặc Plasma.
4. Lốc, chấn và gia công các chi tiết.
5. Hàn TIG/MIG theo vật liệu.
6. Lắp đặt hệ thống gạt bùn, đường ống và máng thu nước.
7. Kiểm tra kích thước, thử kín và chạy thử.
8. Bàn giao và hướng dẫn vận hành.

Quy trình sản xuất được kiểm soát chặt chẽ nhằm đảm bảo độ kín, độ bền và hiệu quả vận hành lâu dài.

Vì sao nên chọn Cơ khí Môi Trường VTS?

Cơ khí Môi Trường VTS là đơn vị chuyên thiết kế và chế tạo thiết bị xử lý nước thải với nhiều năm kinh nghiệm.

Chúng tôi cung cấp:

• Thiết kế theo đúng lưu lượng thực tế.
• Gia công trực tiếp tại xưởng.
• Máy cắt CNC hiện đại.
• Hàn TIG chuyên dụng cho inox.
• Kiểm tra chất lượng trước khi xuất xưởng.
• Lắp đặt và chạy thử tận nơi.
• Bảo hành và hỗ trợ kỹ thuật dài hạn.

Ngoài bể tuyển nổi vuông, VTS còn sản xuất:

• Máy tách rác trống quay.
• Máy tách rác dạng cào.
• Bồn lọc áp lực inox.
• Bồn khuấy hóa chất.
• Gạt bùn bể lắng.
• Tháp xử lý khí thải.
• Tháp than hoạt tính.
• Thiết bị cơ khí môi trường theo yêu cầu.

Câu hỏi thường gặp (FAQ)

Bể tuyển nổi vuông phù hợp với loại nước thải nào?

Thiết bị phù hợp với nước thải thực phẩm, thủy sản, giấy, dệt nhuộm, hóa chất, sản xuất đồ uống và nhiều ngành công nghiệp có hàm lượng SS hoặc dầu mỡ cao.

Nên chọn bể tuyển nổi vuông hay bể tròn?

Bể vuông phù hợp với hầu hết các hệ thống nhờ khả năng chế tạo theo module, dễ vận chuyển, dễ mở rộng và tối ưu chi phí. Bể tròn thường được lựa chọn cho các công suất rất lớn hoặc yêu cầu đặc biệt về thủy lực.

VTS có nhận thiết kế theo yêu cầu không?

Có. Chúng tôi nhận thiết kế và gia công theo lưu lượng từ 5 m³/ngày đến trên 2.000 m³/ngày, đáp ứng yêu cầu kỹ thuật và mặt bằng của từng dự án. ngoài ra VTS còn gia công bể tuyển nổi DAF tròn.

Trên đây là những chia sẻ về Gia công bể tuyển nổi hiệu quả cũng như được sử dụng phổ biến nhất hiện nay. Với những thông tin trong bài viết trên, hy vọng bạn sẽ lựa chọn bể phù hợp

Hãy liên hệ với chúng tôi để lựa chọn phương án, tính toán chi tiết. Lựa chọn vật liệu và hình thức lắp đặt phù hợp nhất với yêu cầu của quý khách.

Giá công bố ở website để khách hàng tham khảo. Liên hệ trực tiếp với VTS để được giá tốt hơn.
